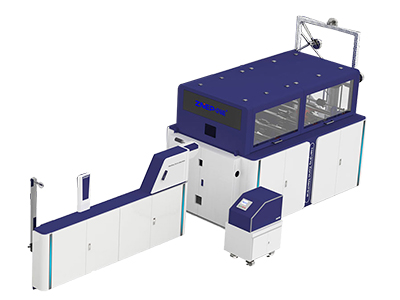

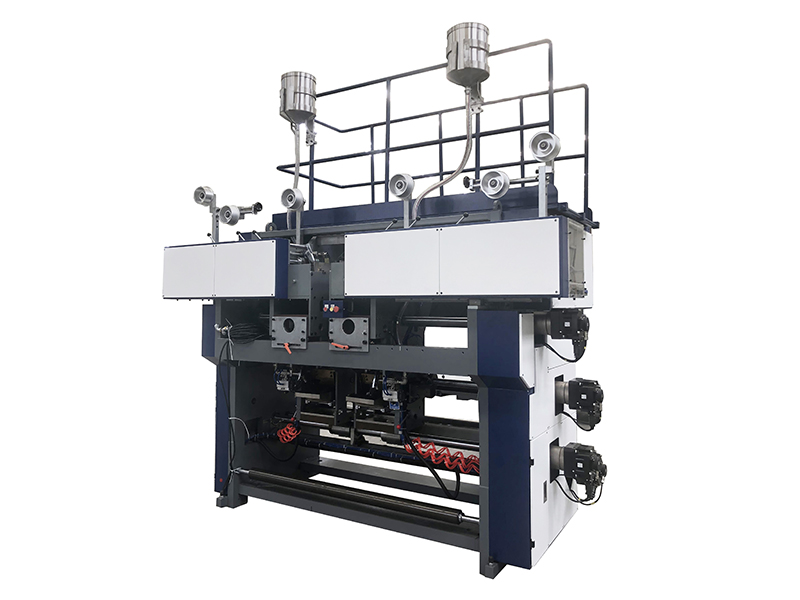

Máquina para fabricação de sacos de papel kraft com alças torcidas (abertura por vácuo na base)
Esta máquina para fabricação de sacolas foi projetada para a produção automática de sacolas de papel com alças torcidas, sendo a escolha ideal para operações de fabricação de sacolas que buscam minimizar os custos operacionais sem ter que abrir mão da qualidade.
| Modelo | ZD-FN230Q |
ZD-FN380Q |
ZD-FN550Q |
| Largura do rolo de papel | 310-790 mm | 580-1270 mm | 630-1370 mm |
| Diâmetro máximo do rolo de papel | Ø1500 mm | Ø1500 mm | Ø1500 mm |
| Diâmetro do núcleo do rolo | Ø76 mm | Ø76 mm | Ø76 mm |
| Gramatura do papel | 50/65-150g/m² | 60/80-150g/m² | 80/90-150g/m² |
| Largura do saco de papel | 90/110-230 mm | 200-380 mm | 220-550 mm |
| Comprimento de corte | 150-(430mm com altura da alça) | 230-(655mm com altura da alça） | 380-(770mm com altura da alça） |
| Largura do reforço | 50-150mm | 75-240mm | 80-300mm |
| Altura da alça | 70-100mm | 90-120mm | 90-120mm |
| Diâmetro da corda da alça | Ø2.5-5 mm | Ø3-5.5 mm | Ø4-6 mm |
| Comprimento do remendo da alça | 95mm | 152mm | 190/202 mm |
| Largura do remendo da alça | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm |
| Distância do furo da alça | 47.5mm | 76mm | 95/101 mm |
| Diâmetro do rolo de remendo de papel | Ø1200 mm | Ø1200 mm | Ø1200 mm |
| Largura do remendo da alça | 85-100 mm | 85-100 mm | 85-100 mm |
| Gramatura de papel do remendo da alça | 80-150 g/m² | 80-150 g/m² | 80-150 g/m² |
| Velocidade máxima de produção | 100-200 sacolas/min | 100-160 sacolas/min | 80-130 sacolas/min |
| Potência total | 30 kW | 30 kW | 30 kW |
| Peso da máquina | 18500 kg | 21500 kg | 23500 kg |
| Dimensões gerais (C*L*A) | 12000*5600*2500 mm | 14000*6200*2700 mm | 16000*6200*2900 mm |

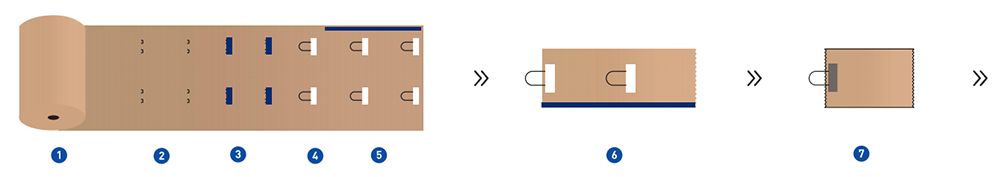

- Alimentação do rolo de papel
- Corte
- Colagem da alça
- Fixação da alça
- Colagem lateral
- Formação do tubo
- Corte do tubo, vinco

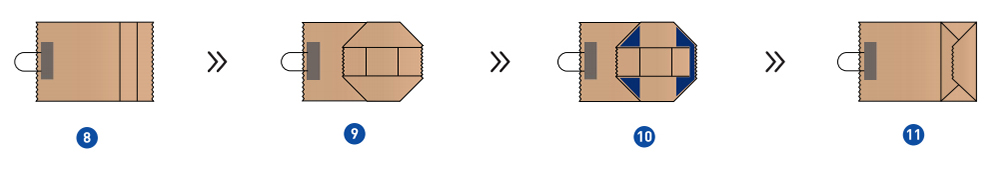

- Dobramento da base
- Colagem da base
- Formação da base
A máquina lida com a fabricação de formas de peças, do cordão e do rolo de papel às alças, que são entregues à seção de colagem de alças para perfuração. O papel comum ou impresso e a cola são alimentados à máquina principal para colagem lateral, formação do tubo, corte, vinco inferior, colagem inferior, formação do saco e coleta do saco. O sistema de controle elétrico Mitsubishi, o servomotor e o acionamento garantem alta precisão e estabilidade, manutenção simples e alta eficiência.
-
-
Unidade de alimentação
O rolo de papel fixado no mandril de expansão de ar pode ser alimentado por um braço oscilante equipado com um sistema hidráulico de elevação. Com uma função de alarme, a unidade de alimentação emitirá um alarme quando não houver alimentação de papel. A suavidade da superfície do papel durante a alimentação é melhorada graças ao guia da bobina e ao controle uniforme da tensão. Os rolos de papel podem ser facilmente trocados pressionando um botão.
-
-

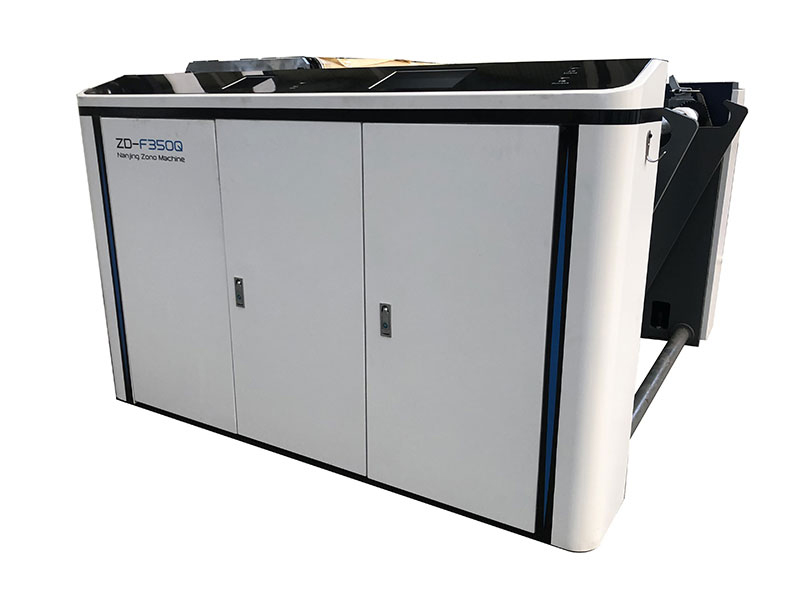

Unidade de fabricação de alças
A máquina cola cordas de papel trançadas e papel para criar uma alça.
-
-

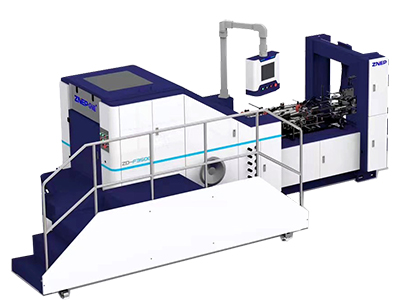

Unidade de colagem de alças
A máquina de colagem de alças pode colar automaticamente a alça torcida na posição desejada do corpo da bolsa com o uso de cola e, em seguida, pressioná-la firmemente no corpo da bolsa antes da pré-dobragem.
-
-
Unidade de formação de sacolas
Forma o papel com remendos e cola lateral no tubo; e corte em pedaços separados com base nas configurações. Depois, esses tubos separados serão enviados para o tambor para abrir os quatro cantos, depois colar o fundo, selar e formar o formato quadrado consequentemente.
-
-

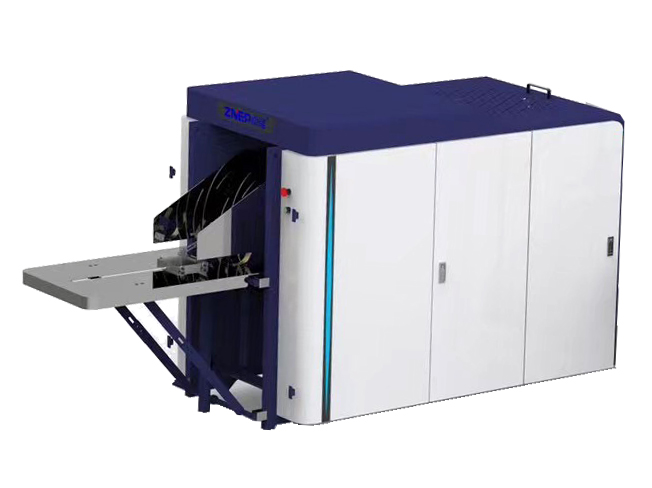

Unidade de coleta de sacolas
Comprime e esvazia os sacos. O número de sacos de papel pode ser processado e apresentado pelo sistema automático de coleta e contagem.
