Máquina para fabricação de sacos de papel com abertura grampo

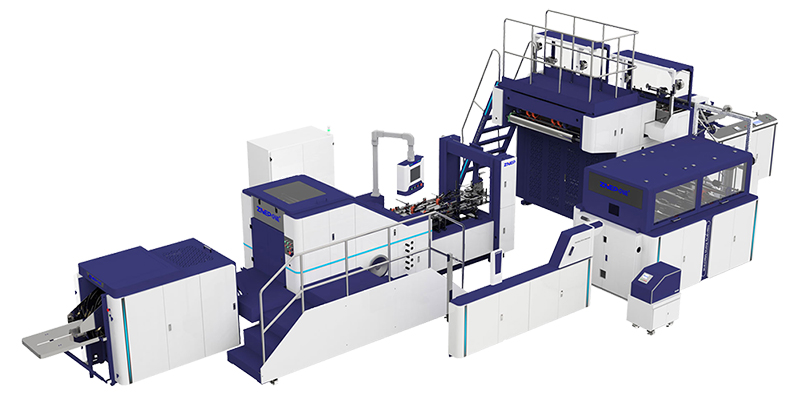

Máquina para fabricação de sacos de papel kraft com alças torcidas (abertura por grampo lateral na base)

Esta máquina para fabricação de sacolas foi projetada para a produção automática de sacolas de papel com alças torcidas, sendo a escolha ideal para operações de fabricação de sacolas que buscam minimizar os custos operacionais sem sacrificar a qualidade.

Solicite um orçamento

Parâmetros

Modelo	ZD-F230Q	ZD-F260Q	ZD-F350Q	ZD-F450QX	ZD-F450Q
Largura do rolo de papel	290-790 mm	360-910 mm	420-1090 mm	670-1370 mm	650-1330 mm
Diâmetro máximo do rolo de papel	Ø1500 mm	Ø1500 mm	Ø1500 mm	Ø1500 mm	Ø1500 mm
Diâmetro do núcleo do rolo	Ø76 mm	Ø76 mm	Ø76 mm	Ø76 mm	Ø76 mm
Gramatura do papel	50/65-150g/m²	50/65-150g/m²	60/80-150g/m²	70/80-150g/m²	80/90-150g/m²
Largura do saco de papel	80/110-230 mm	100/130-260 mm	130/180-350 mm	230-450 mm	230-450 mm
Comprimento de corte	190-(450mm com altura da alça)	260-(530 mm com altura da alça）	260-(530 mm com altura da alça）	280-(630 mm com altura da alça）	380-(780 mm com altura da alça）
Largura do reforço	50-150mm	65-180mm	65-180mm	80-220mm	90-200mm
Altura da alça	70-100mm	70-100mm	90-120mm	90-120mm	90-120mm
Diâmetro do cabo da alça	Ø2.5-5 mm	Ø3-5 mm	Ø3-5.5 mm	Ø3-6 mm	Ø3-6 mm
Comprimento do remendo da alça	95mm	114mm	152mm	190mm	190mm
Largura do remendo da alça	42.5-50 mm	42.5-50 mm	42.5-50 mm	42.5-50 mm	42.5-50 mm
Distância do orifício da alça	47.5mm	57mm	76mm	95mm	95mm
Diâmetro do rolo do patch de papel	Ø1200 mm	Ø1200 mm	Ø1200 mm	Ø1200 mm	Ø1200 mm
Largura do patch da alça	85-100 mm	85-100 mm	85-100 mm	85-100 mm	85-100 mm
Gramatura do patch da alça de papel	80-150 g/m²	80-150 g/m²	80-150 g/m²	80-150 g/m²	80-150 g/m²
Velocidade máxima de produção	100-160 sacolas/min	100-150 sacolas/min	100-150 sacolas/min	100-140 sacolas/min	90-130 sacolas/min
Potência total	30 kW	30 kW	30 kW	30 kW	30 kW
Peso da máquina	18500 kg	19000 kg	19500 kg	20500 kg	20500 kg
Dimensões gerais (CLA)	1230058002700 mm	1350056002500 mm	1350057002500 mm	1450058002500 mm	1500060002500 mm

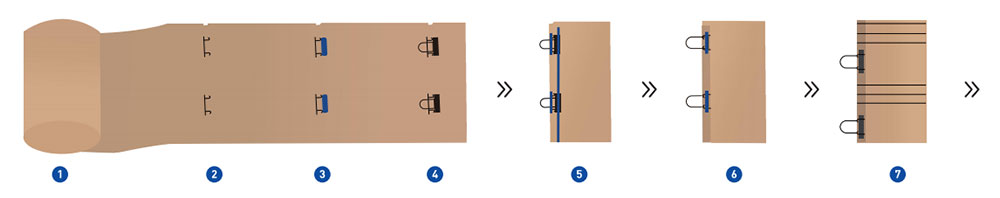

Processo de producão

Alimentação do rolo
Corte em J
Colagem da alça
Fixação da alça
Colagem e corte do papel
Dobra superior
Vinco do fundo falso
Colagem lateral
Dobra do tubo
Dobramento da base
Colagem da base
Selagem da base.

A parte de fabricação das alças forma o cordão e o rolo de papel para as alças, que são enviados para a seção de colagem das alças para perfuração. O papel comum ou impresso e a cola são alimentados na máquina principal para colagem lateral, formação do tubo, corte, vinco inferior, colagem inferior, formação do saco e coleta do saco. O sistema de controle elétrico Mitsubishi, o servomotor e o acionamento garantem alta precisão e estabilidade, manutenção simples e alta eficiência.

Configurações da máquina

2. Unidade de alimentação
  O rolo de papel fixado no mandril de expansão de ar pode ser alimentado por um braço oscilante equipado com um sistema hidráulico de elevação. Com uma função de alarme, a unidade de alimentação emitirá um alarme quando não houver alimentação de papel. A suavidade da superfície do papel durante a alimentação é melhorada graças ao guia da bobina e ao controle uniforme da tensão. Os rolos de papel podem ser facilmente trocados pressionando um botão.
2. Unidade de fabricação de alças
  A máquina cola cordas de papel trançadas e papel para criar uma alça.
2. Unidade de colagem de alças
  A máquina de colagem de alças pode colar automaticamente a alça torcida na posição desejada do corpo da bolsa com o uso de cola e, em seguida, pressioná-la firmemente no corpo da bolsa antes da pré-dobragem.
2. Unidade de formação de sacolas
  Forma o papel com remendos e cola lateral no tubo; e corte em pedaços separados com base nas configurações. Depois, esses tubos separados serão enviados para o tambor para abrir os quatro cantos, depois colar o fundo, selar e formar o formato quadrado consequentemente.
2. Unidade de coleta de sacolas
  Comprime e esvazia os sacos. O número de sacos de papel pode ser processado e apresentado pelo sistema automático de coleta e contagem.

É possível adicionar uma impressora em linha opcional para obter a função de impressão.
